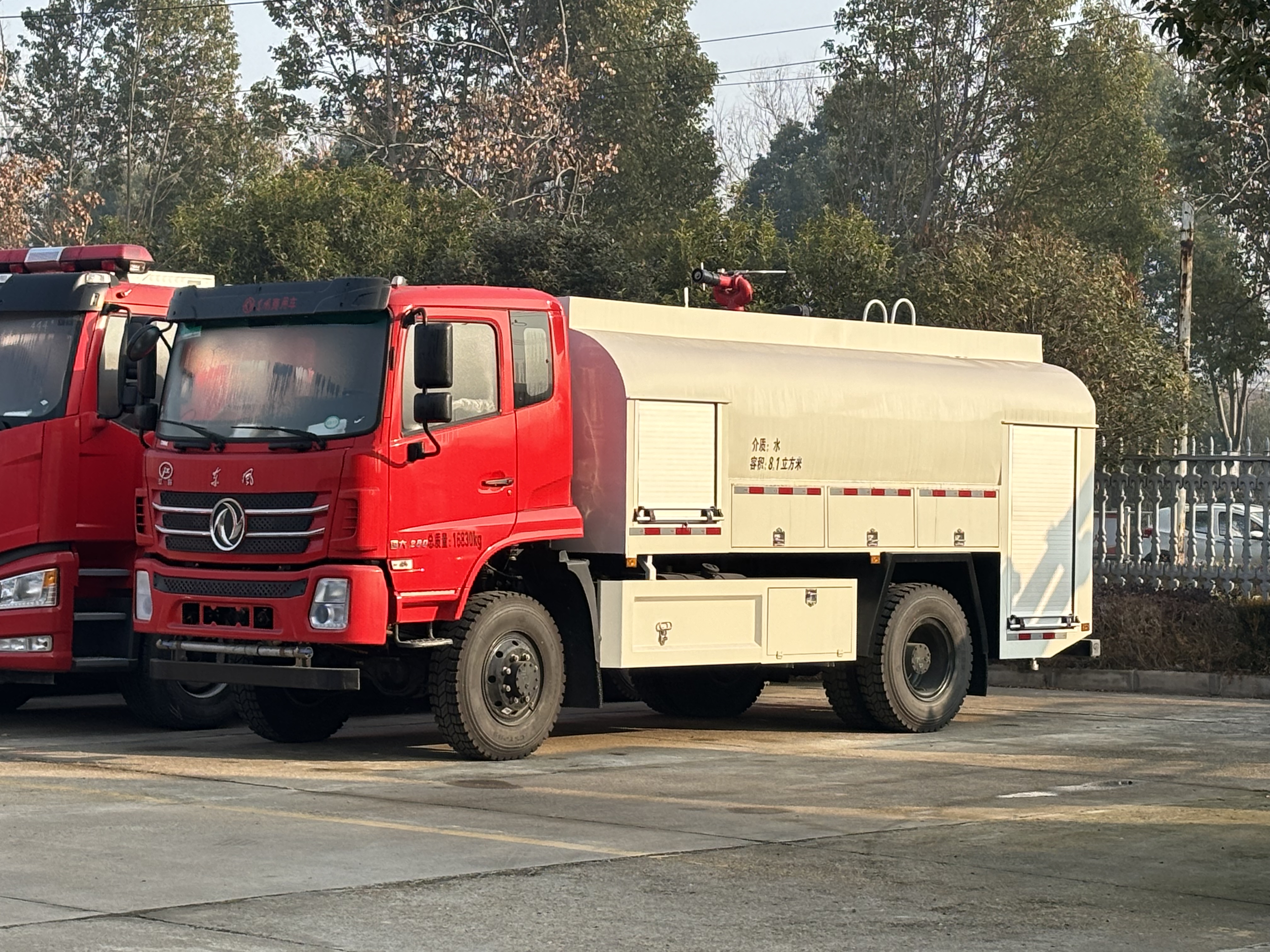

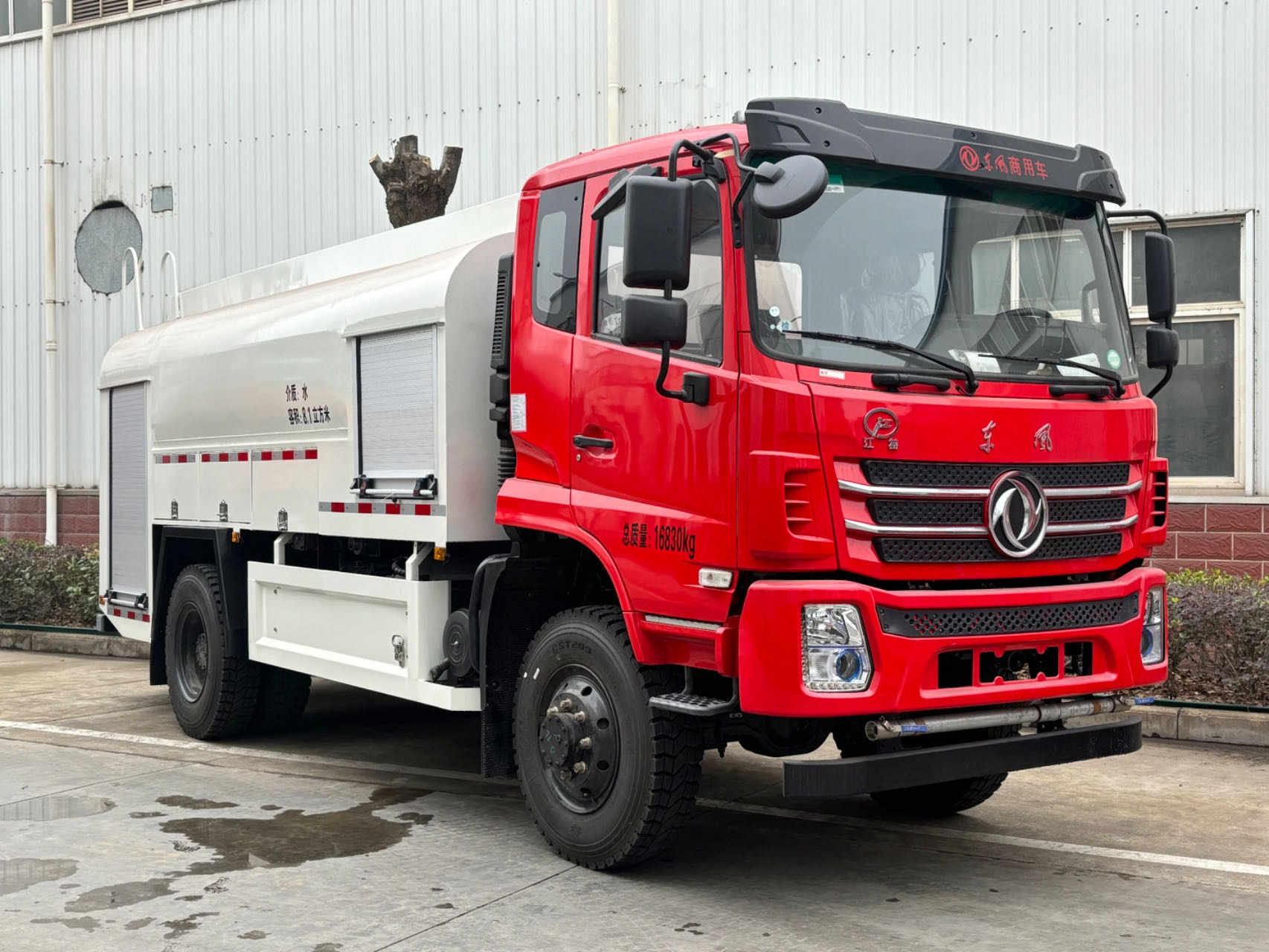

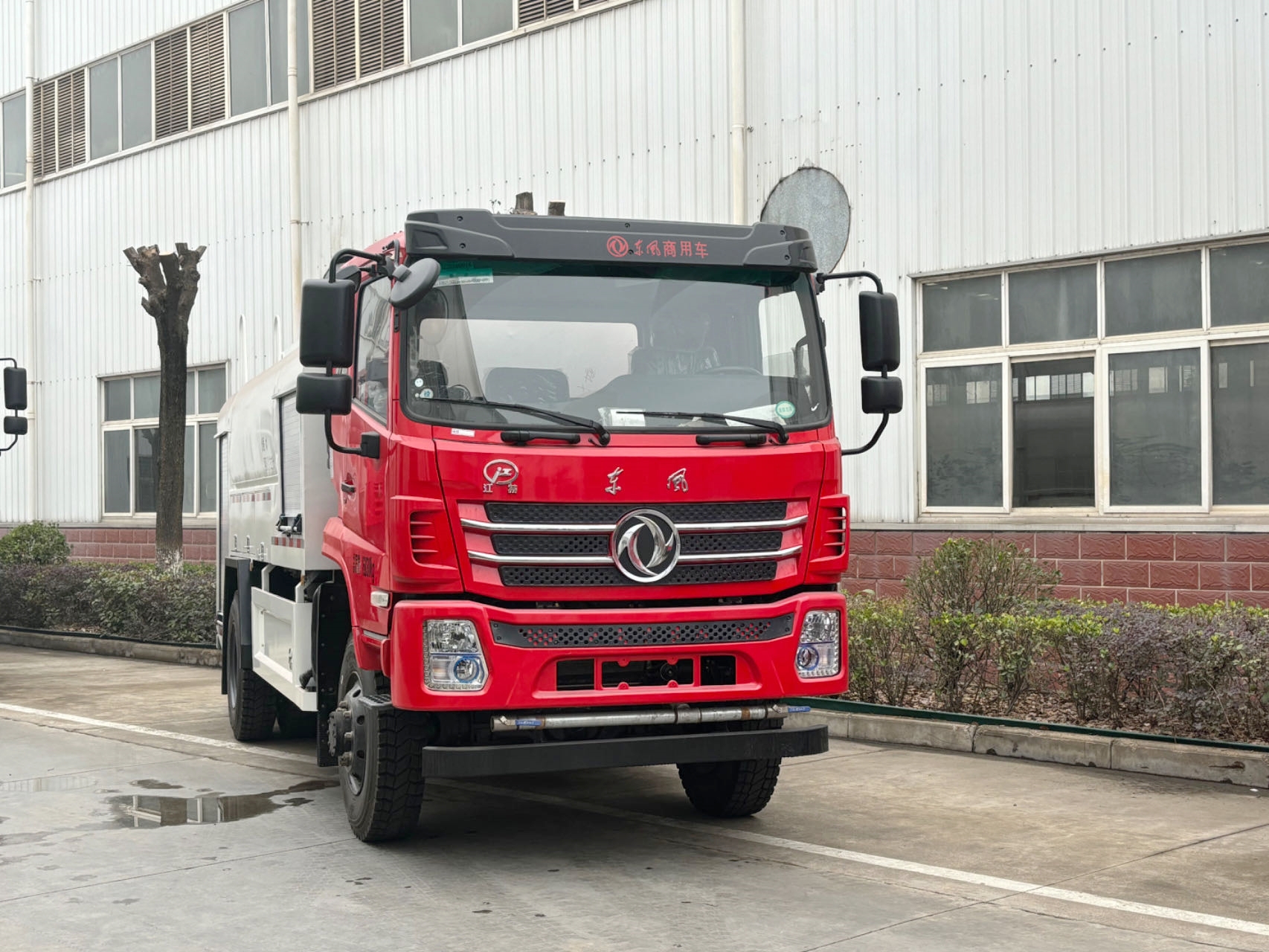

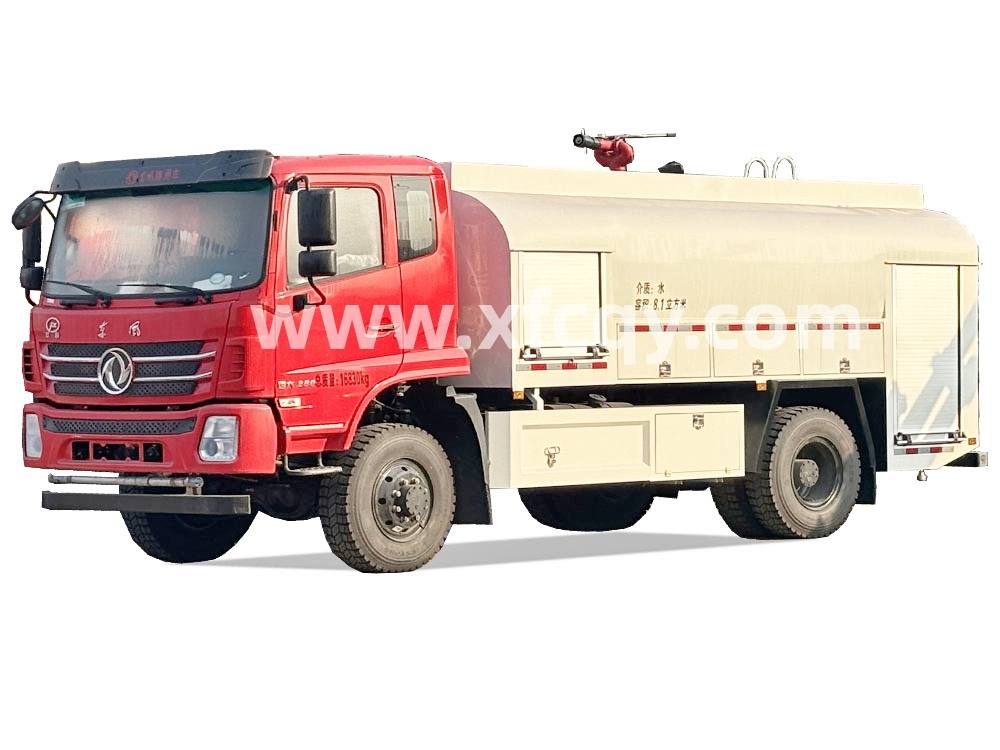

東風8.5噸四驅消防灑水車
產品底盤型號：EQ2180GSZ6DJ
車型價格：120000 元
銷售經理：欽經理
咨詢熱線：138-7286-0509
銷售經理：王經理
咨詢熱線：139-7179-4417
辦公電話：0722-3303228
圖文傳真：0722-3303228
公司地址：湖北省隨州市北郊星光工業園特1號
東風8.5噸四驅消防灑水車主要性能
|
序號
|
項 目
|
配置/參數
|
|
1
|
底盤
|
底盤型號
|
EQ2180GSZ6DJ
|
|
底盤名稱
|
越野載貨汽車底盤
|
|
發動機型號/功率（KW）
|
YCS04200-68 147KW
|
|
軸 距
|
3950
|
|
乘員數（含駕駛員）
|
2，3
|
|
最高車速（km/h）
|
89
|
|
2
|
尺寸參數
|
外廓尺寸
|
長
|
7445,7600,7640,7665
|
|
寬
|
2450,2470
|
|
高
|
3210
|
|
懸長（前懸/后懸）（mm）
|
1320/2175,1475/2175
|
|
3
|
質量參數
|
整備質量
|
整車
|
8500
|
|
額定質量
|
整車
|
8200,8135
|
|
滿載質量
|
整車
|
16830
|
|
軸荷
|
6500/11500
|
|
接近角/離去角
|
23/18
|
|
4
|
罐體
|
容量 （L）
|
水
|
8500
|
|
外形尺寸 長×寬×高
|
水罐
|
3000×2300×1400
|
|
5
|
消防泵
|
低壓工況（L/s/MPa）
|
30.0/1.0
|
|
6
|
消防炮
|
水
|
額定流量 （L/S）
|
30
|
|
額定噴射壓力 kPa）
|
≤1000
|
|
射程 （m）
|
≥60
|
|
其它
|
回轉角（°）
|
360
|
|
俯仰角（°）
|
-15～75
|
東風8.5噸四驅消防灑水車上裝配置
一、 取力器：全功率夾心式取力器，電磁閥控制，飛濺潤滑。
二、 駕乘室
1. 結構：整體鋼骨架焊接平頭駕駛室，固定型。
2. 布局：單開門，乘員人數為3。
3. 設備：除原車設備外，還裝有取力器開關、側標志燈開關、手油門等。
三、 上裝
(一) 罐體
1. 容積：8500L（水）。
2. 結構：
l 方圓焊接結構，內設防蕩隔板和防浪孔。
l 人孔及人孔蓋1套，直徑φ500 mm。
l 注水管位于罐體尾部，通徑為DN65。
l 排污管1個，位于罐體底部，通徑為DN25。
3. 材質：采用優質碳鋼材料焊接而成，筒體厚度為3mm，封頭厚度為4mm。（根據客戶需要：內壁全部做防腐處理，經久耐用）。
4. 設備：
l 人孔蓋：帶快速鎖緊及開啟裝置，開啟快捷、安全。
l 排污閥：手動控制
(二) 器材箱
1. 側圍結構：
l 罐體下方兩側各有3個工具箱，裝有氣彈簧易開啟，所有門鎖通用。
l 右側下裙邊設一個大工具箱，可放置水帶、滅火工具等
l 側防護為整體防護，可在防火通道更好的保護車輛。
2. 泵房結構：
l 泵室框架為焊接結構。
l 內蒙皮為輕合金花紋鍍鋅板。
l 根據器材固定需要，配置鋁合金型材固定架或隔板。
3. 材質：泵室蒙皮為優質碳鋼材料。
4. 卷簾門：
l 材質為輕合金卷簾門，質量輕，防腐性能好。
l 卷簾門的特殊結構確保了外部雨水很難滲入，密封性能良好。
5. 頂部：采用防滑作用的花紋板及護板，確保人員安全。

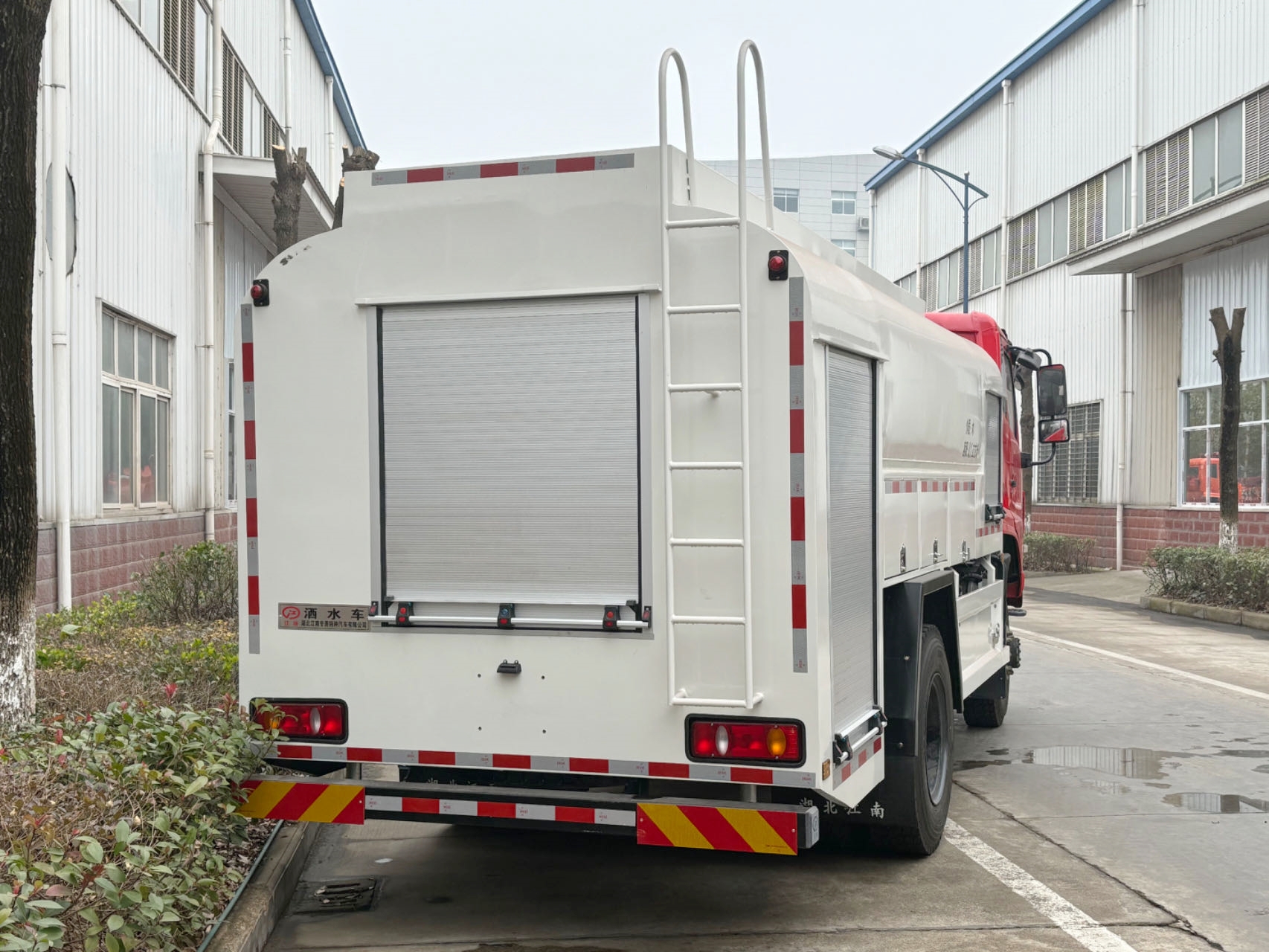

6. 尾部：配備可供消防人員上下的爬梯。
四、東風8.5噸四驅消防灑水車消防泵及水路系統
1． 消防泵
l 型號：CB10/30 車用消防泵
l 安裝位置：后置
l 流量及壓力：30L/[email protected]
l 引水時間：≤35秒（7米吸深時）
2． 消防炮
l 型號：PS8/30W 車載手動炮
l 安裝位置：泵室頂部
l 流量及壓力：30L/[email protected]
l 射程：不小于60m
l 旋轉角度：360°
l 俯仰角；-15°～75°
3． 消防管路
l 罐吸水管路：DN100，帶手動蝶閥，右置向前
l 外吸水管路：DN100，后置向后
l 炮出水管路： DN65，帶止回閥，頂置向上
l 水帶出水管路： 2×DN65，帶手動球閥，頂置左右各1
l 泵往罐注水管路：DN50，帶手動球閥，右置向前
l 消防栓注水管路：DN65，帶管牙捫蓋，罐體尾部
l 放余水管路：位于泵、罐體及管路的最低處，以防泵、罐及管路等在低溫狀態下凍裂。
五、東風8.5噸四驅消防灑水車電氣系統
1. 車輛兩側裝有3個符合國家標準的側標志燈
2. 尾部裝有符合國家標準的組合尾燈和牌照燈。
3. 操縱系統：各種儀表和開關集中布置在泵室尾部的儀表板上，包括耐震型壓力表、耐震型真空表、水泵引水開關，并在儀表板上附有消防水路系統工作原理和操作說明。
六、 器材配備及布置
1. 配備原則
l 客戶有特殊需求時，根據客戶的需求配備
l 客戶沒有特殊需求時，按照公司的企業標準配備
七、 隨車基本配備清單
|
序號
|
名 稱
|
數 量
|
序號
|
名 稱
|
數 量
|
|
1
|
吸水膠管
|
2根
|
2
|
底盤專用工具
|
1付
|
|
3
|
吸水管扳手
|
2個
|
|
|
|
客戶采購消防車前所關心的問題答疑
（1）免費維修方案以及期限？
1、跟蹤服務時間：終身；
2、在交客戶使用之日起，在正常使用范圍內，行駛10000公里內或一年內免費修理(不包括易損件和電器部分)，超過一年，只收取零件費；
3、服務到達時間：省內，二十四小時內到達；其它地區，二十四小時內派出人員；
4、每年防汛期間按排工程技術人員定期或不定期走訪做到有故障及時排除，無故障積極預防。
（2）免費后期配件供應價格方式？
1、方式：在所在地東風/濟南重汽/五十鈴等技術服務站統一供貨,根據用戶要求或由江南專汽廠方直接發貨；
2、配件只收工本費,不加其他費用。
（3）售后服務方式？
底盤部分的維修可在用戶使用地就近的服務站解決。分布地點、技術力量、聯系方式，詳見底盤《保養手冊》。 專用裝置部分的維修，可采用電話、傳真的聯系方式，供貨方在接到用戶電話后24-28小時派專業維修人員前往使用地解決。
（4）技術培訓方案？
供貨方負責在交車給用戶使用前，在用戶所在地免費培訓設備使用人員，主要從駕駛員如何操作液壓系統及專用裝置方面進行熟悉該類車的基本原理和處理一般故障能力的培訓。
（5）我們是外地的，能不能送車？
購車流程規定客戶可以在網上訂購，簽訂購車合同。預付定金。在規定時間內送車到客戶指定地點，客戶驗車合格付全款。
（6）到廠自提車時間？
自提時間：周一至周日，08:00 － 19:00（部分自提點工作時間為9:00-18:00，如遇國家法定節假日，則以新聞發布放假時間為準，請大家屆時關注）
（7）我們這里有沒有銷售點？想看車怎么辦？
消防車不同于小轎車之類的在全國各地設立銷售公司4S店，這是由特種車的特殊性決定的。利用現在發達的商務網絡，客戶只要來電來函下訂單，按照購車流程進行購車，會在合同規定的時間范圍內將車輛及車輛完整手續交到客戶手上。我們將根據用戶的實際需求，為每位用戶打造高品質、個性化的消防車，歡迎您來實地考察生產實力及產品工藝，我們會為您提供最好的服務！
